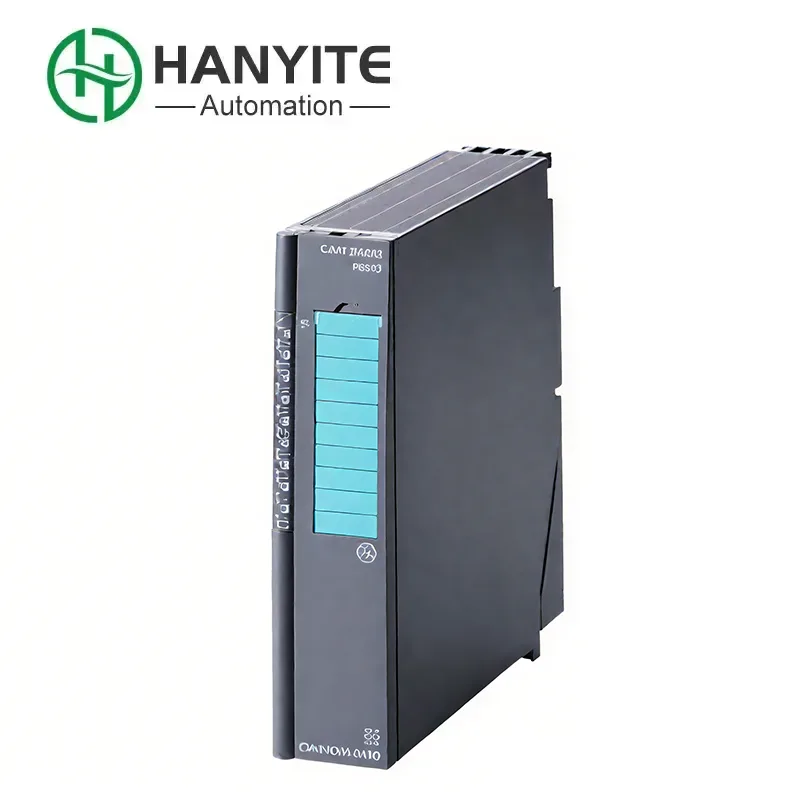

Siemens 6ES7134-7TD00-0AB0 er et 4-kanals termisk modstand (RTD) analogt inputmodul. Dens hovedfunktion er at modtage det svage modstandssignal fra temperatursensoren på stedet (såsom Pt100), og derefter nøjagtigt konvertere denne modstandsværdi, der repræsenterer temperaturen, til en digital størrelse, som PLC'en kan behandle. Modulet har bestået certificeringen for farligt miljø (Ex ib[ia Ga]IIC T4 Gb, Ex ib[ia IIIC Da]IIC T4 Gb). Det er almindeligt anvendt inden for procesautomatisering, især i industrier som kemiteknik, olie og gas og farmaceutiske produkter.
Siemens 6ES7134-7TD00-0AB0 kan kommunikere med transmittere, der understøtter HART-protokollen, og derved opnå synkron transmission af analoge signaler og digitale diagnostiske data. Certificeret til brug i zone 1 og zone 2 farlige områder (ATEX/IECEx). Modulet har en 16-bit opløsning og kan præcist måle analoge signaler. Den kan optimeres til processtyringsapplikationer i realtid.
| Modelnummer | Siemens 6ES7134-7TD00-0AB0 |
| Produktserie | ET 200SP |
| Produkttype | Analog input (AI) modul |
| Input kanaler | 4 kanaler (galvanisk isoleret) |
| Input type | Modstandstermometre (RTD) |
| Understøttede RTD-typer | Pt 100, Pt 200, Pt 500, Pt 1000, Ni 100, Ni 120, Ni 200, Ni 500, Ni 1000, Cu 10, LG (lineær modstand) og andre |
| Tilslutningsmetoder | 2-leder, 3-leder, 4-leder forbindelse |
| Måleområde | Afhænger af sensortype (f.eks. Pt 100: -200 til +850 °C) |
| Opløsning | 15 bits + tegn |
| Integrationstid / Konverteringstid | 50 ms (pr. kanal, for alle kanaler) |
| Strømforbrug | 1,7 W (fra backplane bus) |
| Nuværende forbrug (L+) | 40 mA (ved 24 V DC) |
| Trådforbindelse | Forreste stik (40-bens) |
| Dimensioner (B x H x D) | 15 mm x 117 mm x 73 mm |
| Vægt | Ca. 55 g |
| Kompatibilitet | SIMATIC S7-1500, S7-1200, ET 200MP controllere |
Siemens 6ES7134-7TD00-0AB0 kan anvendes i procesautomatiseringssystemer som SCADA og PLC til at overvåge tryk-, temperatur- og flowsensorer. HART enhedsintegration understøtter fjerndiagnose og parameterjustering af feltinstrumenter. Det er også anvendeligt til eksplosive miljøer såsom olieraffinaderier og kemiske anlæg.
