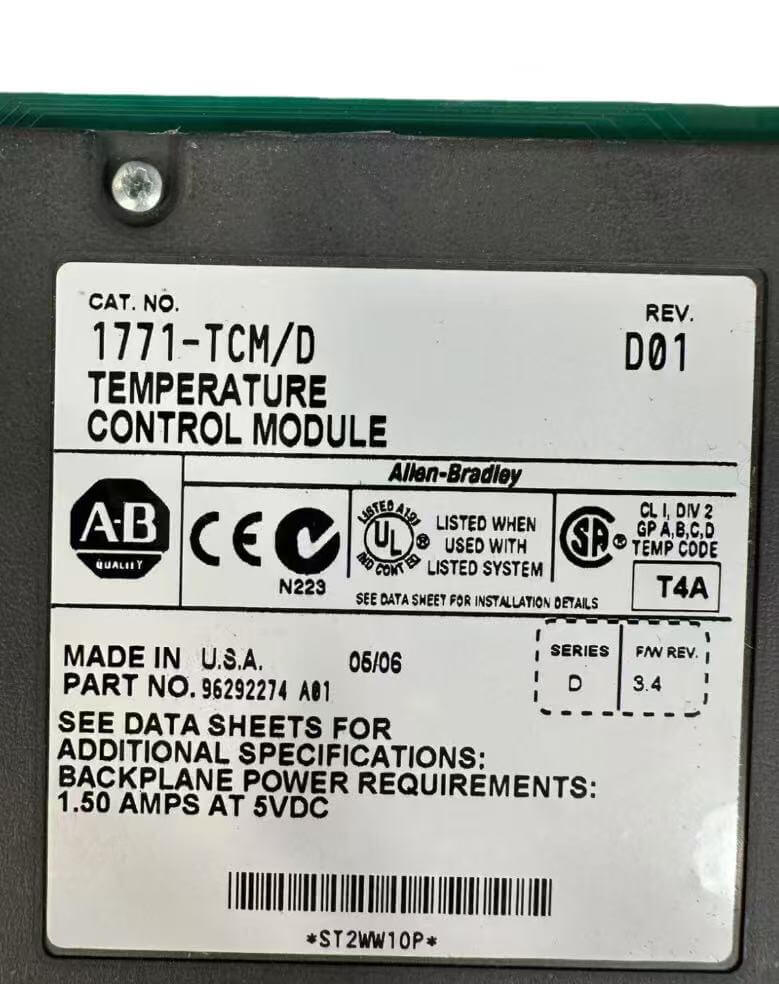

Allen Bradley 1771-TCM

Præcis temperaturstyring til højtemperaturovne og kemiske reaktionsbeholdere er ofte afhængig af multi-kanal termoelement signalopsamling. Allen Bradley 1771-TCM, med dens lokale I/O-backplane, forbinder direkte og tilpasser sig præcist til sådanne krævende forhold med bred-temperatur kold-ende-kompensation. Dette modul får strøm fra rack-bagpladen uden behov for en ekstern strømforsyning.

Sammenlignet med traditionelle temperaturkontroltransmittere eliminerer det behovet for sekventiel analog kvantitetskonvertering og ledningsføring, direkte digitalisering af millivolt-signaler og væsentligt reduceret lednings- og driftfejl i kabinettet. Efter verifikation af Hanyite Automation Technology med leverandører er den nuværende købskanal glat, og helt nye produkter er på lager, hvilket giver pålidelig hardwaresupport til opgradering af produktionslinjetemperaturmålingssystemer.

Paneldriftslogik

Operatører kan hurtigt fuldføre matchningen af ​​kanalparametre ved blot at indstille gennem front-end forenklede dip-switche uden behov for kompleks softwarekonfiguration. Panelindikatorlyskombinationen af ​​Allen Bradley 1771-TCM kan intuitivt afspejle realtidsstatus for termoelementer og kommunikation med ekstrem høj genkendelighed på stedet. Signalopsamlingstærsklen og filtreringsparametrene er alle forudindstillede baseret på teknisk logik, hvilket reducerer hyppigheden af ​​manuel indgriben og risikoen for fejlbetjening markant.

Robusthed og miljømæssig ydeevne

Dette modul er specielt designet til tunge industrielle forhold. Allen Bradley 1771-TCM kan opretholde nøjagtigheden af ​​termoelementets kolde overgangskompensation inden for et bredt temperaturområde fra -25°C til +65°C. Det kan også opretholde den fysiske stabilitet af interne elektroniske komponenter selv i stærke vibrationer og støvede værksteder. Dens printplade behandles af støbebelægningsteknologien, der effektivt blokerer erosion af fugtig luft og ledende støv, hvilket sikrer pålideligheden af ​​måling i barske miljøer såsom metalsmeltning eller kemiske industrier til langsigtet drift.

Feltservice og fejlfinding

Modulet vedtager en standard installationsstruktur af skinneindføringstype. Under udskiftning på stedet kræver det kun at afbryde ledningsklemmen og frigøre låsen for at fuldføre isætning og fjernelse, med ekstremt kort tidsforbrug. Kanalfejlsisoleringsdesignet af Allen Bradley 1771-TCM giver mulighed for uafhængig fejlfinding, når en enkelt sti er beskadiget, uden at hele maskinen skal være offline til reparation. Kombineret med systemets selvdiagnosefunktion kan vedligeholdelsespersonale hurtigt lokalisere potentielle problemer såsom sensorbrud eller kortslutninger, hvilket væsentligt reducerer ventetiden for nedetid på produktionslinjen.

Installation og betjening Spørgsmål og svar

Q1 Understøtter dette modul hot-swappable installation?

Hot-swapping-operation understøttes ikke. Inden tilslutning eller ledningsføring igen, skal strømforsyningen til stativet afbrydes. Ellers vil det sandsynligvis forårsage skade på bagpladekredsløbet.

Q2 Hvor mange I/O-slots kræver modulbaseboardet?

I henhold til systemkonfigurationskravene optager dette modul typisk en standard 1771 I/O-slot.

Q3 Hvordan vælger og konfigurerer man termoelementtypen?

Termoelementtypen vælges og konfigureres via mikro DIP-switchen på forsiden af ​​modulet. Efter slukning kan manuel skift udføres i henhold til mærkatdiagrammet på siden.

Q4 Kan den kommunikere direkte med Ethernet-kontrollaget?

Den understøtter kun 1771 lokal I/O-backplane-kommunikation. Hvis du skal oprette forbindelse til Ethernet, skal du bruge det tilsvarende gateway-modul i 1771-serien.

Q5 Hvilken fejl indikerer den kontinuerlige blinkning af kanalindikatorlampen efter tænding?

Blinkningen indikerer normalt, at indgangen til denne kanal er afbrudt, eller at termoelementets polaritet er omvendt. Du skal slukke og kontrollere ledningsstatus for temperaturmåleelementet på stedet.
