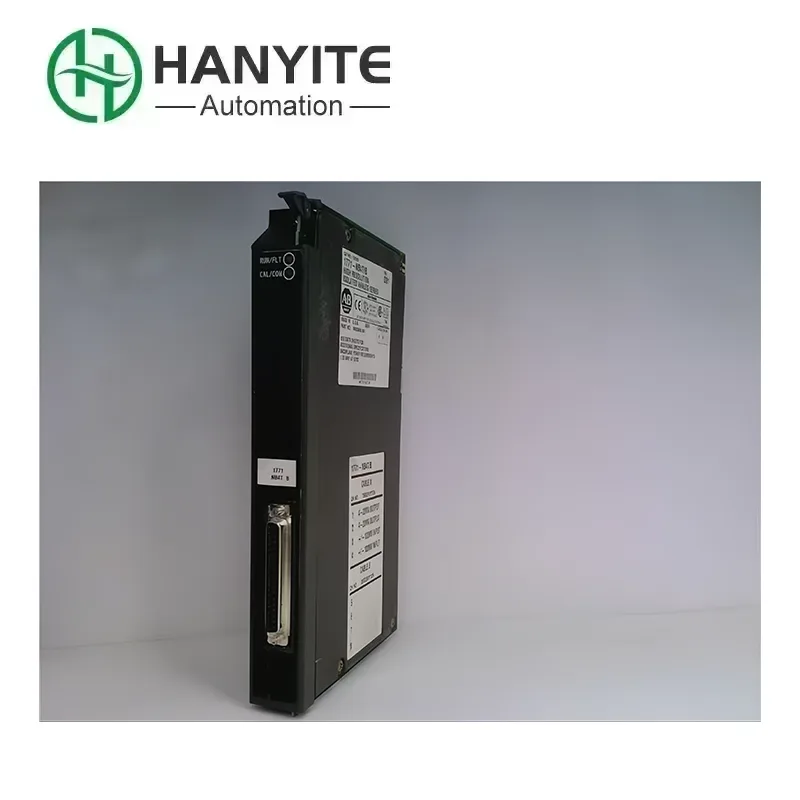

Allen Bradley 1771-NB4T

Allen Bradley 1771-NB4T er et PROFIBUS-DP kommunikationsmodul fra Rockwell 1771-serien. Du kan tænke på det som en "oversætter" eller en "bro". På mange fabrikker kan udstyret komme fra forskellige "lande" (mærker), såsom PLC'er er fra Rockwell (taler "engelsk"), men frekvensomformerne, sensorerne eller instrumenterne er fra Siemens eller andre europæiske mærker (taler "tysk"). De forstår ikke hinandens sprog og kan ikke kommunikere direkte. Opgaven med det er at gøre det muligt for Rockwells PLC-5 eller SLC 5/03 og derover serie PLC'er til at forstå og styre de enheder, der taler PROFIBUS "tysk", så hele automatiseringssystemet kan fungere problemfrit og samarbejdende. Derfor, når din fabrik skal købe denne afgørende "oversætter", er det yderst vigtigt at vælge en pålidelig leverandør. Vi lover at levere originale og helt nye moduler for at sikre, at dit gamle system kan fungere stabilt og i lang tid.

Effektivitetsforbedring

1. Tidligere kunne tilslutning af en enhed kræve at trække mere end et dusin ledninger. Nu er der kun brug for et buskabel og nogle få stik, hvilket reducerer installationstiden markant.

2. Gennem konfigurationssoftwaren kan teknikere se hele netværksstatus på computeren og hurtigt lokalisere kommunikationsproblemer i stedet for at bruge et multimeter til at kontrollere en ledning ad gangen, som de gjorde før.

3. Når en enhed fejler, kan modulets diagnostiske information hurtigt fortælle dig, hvilken slavestation der har afbrudt, og vedligeholdelsespersonalet kan direkte gå for at kontrollere den enhed, i stedet for at søge overalt efter problemet, hvilket i høj grad forkorter nedetiden.

4. Store mængder data kan læses fra enheden på én gang (såsom driftsstrøm, frekvens, fejlkoder på frekvensomformeren osv.), i stedet for kun at kunne læse et simpelt signal som før. Informationen er mere omfattende, og kontrollen er mere præcis.

Kerneinteressepunkt

1. Den største fordel er, at forskellige mærker kan sameksistere harmonisk inden for et system. Du behøver ikke at udskifte alle Siemens frekvensomformere bare for at bruge Rockwells PLC, hvilket sparer en betydelig mængde penge.

2. Sammenlignet med den traditionelle punkt-til-punkt hårde ledningsføring gør PROFIBUS det muligt at tilslutte mange enheder på et enkelt buskabel. Jo flere enheder der er, jo mere mærkbare er besparelserne i form af kabler, stativer og konstruktion, og jo renere bliver kabinettet.

3. Digital kommunikation er mere præcis, har stærkere anti-interferensegenskaber, og datatransmission er hurtigere, hvilket gør det muligt for hele kontrolsystemet at opnå et højere niveau af responshastighed og stabilitet.

4. For de PLC-5-systemer, der stadig fungerer stabilt, hvis nye PROFIBUS-enheder skal tilføjes, er dette modul det bedste valg, og undgår den enorme investering i at opgradere hele systemet.

Kompatibilitet og integration

1. Allen Bradley 1771-NB4T er hovedsageligt designet til brug i forbindelse med PLC-5 og SLC 5/03 og derover serie processorer. Bemærk, at det ikke kan bruges på mere moderne ControlLogix eller CompactLogix platforme, som har tilsvarende 1756 eller 1769 serie moduler.

2. Det skal installeres i 1771-seriens I/O-rack, såsom 1771-A1B, 1771-A2B, 1771-A3B osv.

3. Som masterstation kan den integrere de fleste tredjepartsenheder, der understøtter PROFIBUS-DP-slaveprotokollen, såsom frekvensomformere, startere, instrumenter, I/O-moduler osv. fra mærker som Siemens, SEW og Danfoss. Kompatibiliteten er meget omfattende, og den er i sandhed en "jack of all trades".

4. RSLogix 5 eller RSLogix 500 skal bruges til at skrive PLC-programmer, og data kan udveksles med 1771-NB4T gennem blokoverførselsinstruktioner (BTR/BTW). Samtidig skal RSNetWorx for PROFIBUS-software bruges til at konfigurere hele PROFIBUS-netværket.

FAQ

Q1: Kan dette modul bruges på mit ControlLogix-rack?

A: Allen Bradley 1771-NB4T er et modul i 1771-arkitekturen og kan kun bruges i PLC-5- og SLC 500-systemer. ControlLogix-systemet kræver brug af 1756-DNB- eller 1756-DNBH-moduler.

Q2: Hvordan kan jeg vide, om mit PLC-program læser og skriver data korrekt?

A: I PLC-programmet skal du bruge instruktionerne til blokoverførselslæsning (BTR) og blokoverførselsskrivning (BTW) for at kommunikere med modulet. Du kan overvåge "fuldførelsesbit" (DN) og "fejlbit" (ER) i disse instruktioner, såvel som dataene i datatabellen, for at afgøre, om kommunikationen er normal.

Q3: Kan det udstyr jeg har, som er PROFIBUS-PA, tilsluttes direkte?

A: Nej, det kan det ikke. PROFIBUS-PA er en sikker bus, der bruges til procesautomatisering. Du skal bruge en DP/PA-kobling eller et link for at forbinde PA-segmentet til DP-netværket, og så kan Allen Bradley 1771-NB4T kommunikere med PA-enheden.
