Under betingelse af distribueret I/O-arrangement med høj tæthed er traditionelle skrueterminalmoduler tilbøjelige til at løsne sig på grund af vibrationer, og ledningsprocessen tager lang tid. Allen Bradley 1734-TOPS anvender fjederkompressionsteknologi, der understøtter direkte indføring af 14AWG-ledninger, kompatibel med 24V DC-strømforsyning på stedet og forbindes problemfrit med 1734-AENT-adapteren på bagpanelet, hvilket helt undgår risikoen for hårde ledninger og falsk forbindelse.
Efter at Hanyite Automation Technology er koordineret med leverandører til bulk indkøb, er alle disse terminaler helt nye og på lager, hvilket effektivt sikrer hurtig montering af produktionslinje elektriske styreskabe og rettidig levering af reservedele.
Ledningsføringen på stedet anvender fjederkompressionsteknologi i stedet for traditionel skruefiksering, hvilket reducerer den faste ledningsføringstid i kontrolskabet betydeligt og eliminerer det potentielle problem med terminalløsning forårsaget af vibrationer.
Modulbasen understøtter hot-swappable drift med tændt. Ved udskiftning af terminalkomponenter behøver systemets hovedstrømforsyning ikke at blive afbrudt, hvilket i høj grad reducerer vedligeholdelsesomkostningerne for produktionslinjer.
Den overordnede banebelægning er ekstremt lille, hvilket muliggør arrangement med høj tæthed i et motorstyringscenter med begrænset plads, hvilket forbedrer udnyttelsen af el-skabspladsen.
Ledningsbasen og det elektroniske modul har en separat arkitektur. Når den er beskadiget, er det kun terminaldelen, der skal udskiftes, mens kernekomponenterne bibeholdes, hvilket effektivt kontrollerer reservedelsbeholdning og vedligeholdelsesomkostninger.
Dette terminalmodul er specielt designet til PointBus-udvidelsesarkitekturen. Med hensyn til fysiske hardwaregrænseflader, integreres den problemfrit med 1734-AENT-adapteren, der ikke kræver yderligere kommunikationsgateway og kan monteres direkte på Ethernet-kontrolnetværket. På systemintegrationsniveauet fungerer Allen Bradley 1734-TOPS som I/O-terminalkonnektor på stedet, der transmitterer fastkablede signaler uden dæmpning gennem backplane-bussen til systemmodulet. Den passer perfekt til CompactLogix- og ControlLogix-controllersystemerne.
Ingeniører behøver kun at konfigurere det tilsvarende I/O-modul i den trælignende mappe i Studio 5000-softwaren, og systemet vil automatisk kortlægge ledningskanaladressen for denne base, hvilket muliggør plug-and-play-datakommunikation med tredjepartssensorer eller aktuatorer.
Forsiden af Allen Bradley 1734-TOPS er udstyret med fremtrædende LED-statusindikatorlys på kanalniveau. Vedligeholdelsespersonale kan intuitivt bestemme forbindelsesstatus for hvert signal, og om ledningsføringen på stedet er unormal inden for den begrænsede plads i styreskabet. Under fejlfinding eller fejlfinding kan operatører oprette forbindelse til vedligeholdelsescomputeren via det serielle RS-232-interface på toppen af modulet, direkte læse diagnosticeringsoplysningerne for den underliggende bus og behøver ikke at fjerne ledningsterminalerne eller slukke og skille modulet ad.
Terminalindsættelses- og -fjernelsesmekanismen er udstyret med anti-fejlspænder og tydelige ledningsnummermarkeringer, hvilket sikrer, at når basen udskiftes, mens den er strømførende, vil der ikke være nogen forkert indsættelse eller fejljustering, hvilket væsentligt forbedrer nøjagtigheden af reparationer på stedet og kredsløbskalibrering.

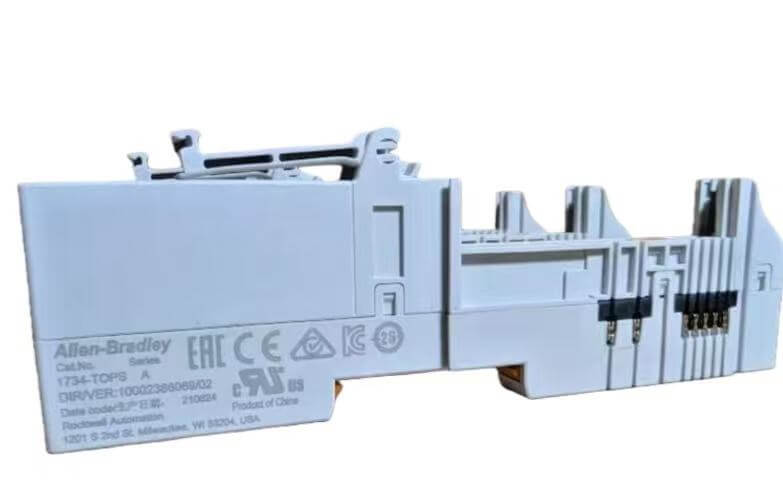

| Terminal Base: | Ved at vedtage et plug-in-type fjederterminaldesign understøtter den den maksimale 14AWG-ledning. Den er direkte låst på 1734 DIN-skinnemonteringsbasen gennem den nederste slids, hvilket muliggør hurtig indføring og direkte fastkablet elektrisk forbindelse. |
| Isoleringsskal: | Fremstillet af industrielt flammehæmmende polymermateriale, overfladen er belagt med et kemikaliebestandigt lag. Det kompakte og smalle design har en bredde på kun 15 mm, hvilket effektivt sparer plads til sporarrangement i styreskabet. |
| Statusvindue: | Et gennemsigtigt indikationsområde er indlejret over modulets frontflade. De interne LED-lysrør passerer gennem lyshullerne på panelet og afspejler direkte driftsstatus og kanalforbindelsesstatus, hvilket letter lodret observation i kabinettet. |
| Installationslåsemekanisme: | En selvlåsende snap-in-mekanisme er udstyret i bunden, så Allen Bradley 1734-TOPS kan klikkes sikkert ind i standard 35 mm DIN skinne uden behov for skruefiksering. Det vil ikke løsne sig selv under stærke seismiske forhold. |
